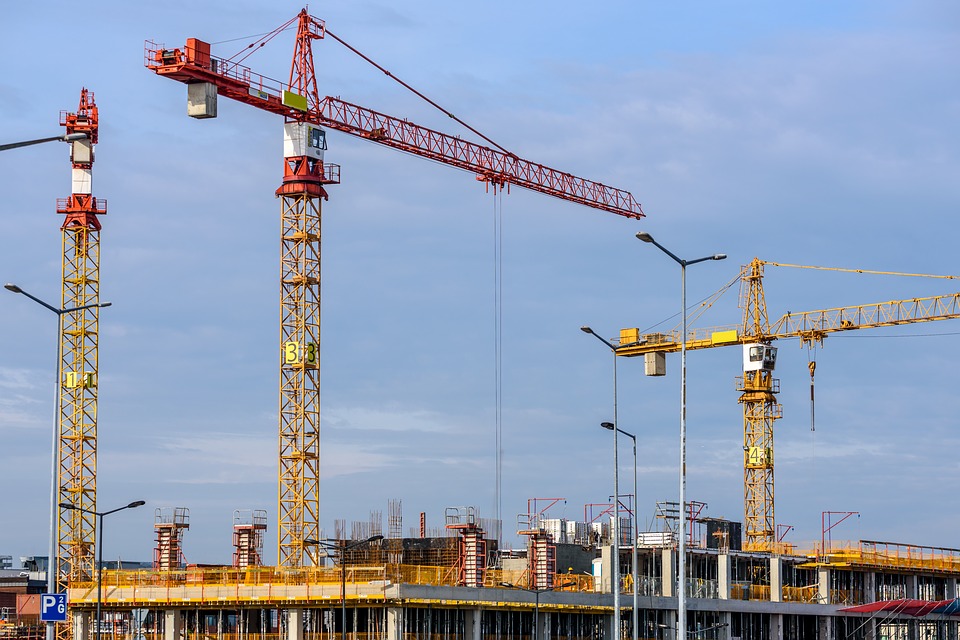

Parliamo delle diverse tipologie di gru a torre entrando all’interno della famiglia degli apparecchi di sollevamento; la gru a torre rappresenta il più importante e diffuso apparecchio per la movimentazione e il sollevamento di carichi nei cantieri edili.
Le gru a torre sono macchine costituite da una struttura verticale (torre) in acciaio sulla cui sommità è installata una trave orizzontale (braccio + controbraccio), anch’essa in acciaio, che attraverso un sistema di funi consente la movimentazione dei carichi.  Le gru sono solitamente installate in posizione fissa ma possono anche essere dotate, più raramente, di un sistema di traslazione su binario.

Struttura verticale

A torre può essere a traliccio metallico, ad elementi tubolari o scatolati metallici; la parte di struttura verticale, spesso presente alla quota del braccio, si chiama cuspide e, attraverso un sistema di funi-tiranti, svolge una funzione statica di sostegno della trave.

Struttura orizzontale

la parte di trave destinata alla distribuzione dei carichi è il braccio o “freccia” della gru, mentre la parte di trave avente la funzione statica di bilanciamento del braccio e dei carichi movimentati è chiamata controbraccio o “controfreccia”.

Tipologie di gru a torre in base alle caratteristiche del carro

I diversi modelli di gru disponibili sul mercato si differenziano per alcuni particolari costruttivi che non identificano vere e proprie tipologie. È, tuttavia, possibile individuare distinte varietà in ragione delle diverse caratteristiche del carro di base che può essere:
• di tipo fisso, collegato ad un basamento (più raramente a plinti di fondazione) tramite degli elementi di ancoraggio (piastre e tirafondi) o con un elemento di torre a perdere, annegato nel getto del basamento stesso;
• di tipo fisso, poggiante su un basamento per mezzo di stabilizzatori;
• traslante, per mezzo di ruote su binario (ad esempio nei cantieri che presentano lunghezze planimetriche notevoli).

Tipologie di gru a torre – cabina di comando si o no

Inoltre, è possibile suddividere le gru a torre per la presenza o meno della cabina di comando in quota; infatti, sul mercato si trovano grandi gru con cabina e medie-piccole gru generalmente senza cabina come ad esempio le gru automontanti.

Differenti sistemi di montaggio

In base al loro sistema di montaggio le gru a torre si suddividono principalmente in due categorie di gru:
• ad elementi innestati; sono solitamente usate quando devono essere affrontate altezze notevoli, possono infatti raggiungere altezze anche di svariate decine di metri, avere bracci molto lunghi e portate molto elevate;
• automontanti; questa tipologia è nata dalla necessità di disporre in cantiere di macchine di dimensioni ridotte e con tempi e costi di montaggio minori rispetto alla precedente categoria.

Posizione del gruppo di rotazione

In base alla posizione del gruppo di rotazione, si suddividono in gru a rotazione:

• bassa,
• alta.
Generalmente i possibili movimenti della gru sono:
• rotazione,
• distribuzione,
• salita e discesa,
• eventuale traslazione su binario.

Rotazione (sinistra-destra)

Il gruppo di rotazione consente l’orientamento del braccio nelle gru con rotazione alta e dell’intera gru (escluso il carro di base) per le gru con rotazione bassa; è costituito da tre elementi fondamentali: il motore, il freno e la ralla. Il motore trasmette il moto, attraverso il pignone, alla ralla che è formata da una parte fissa e da una parte girevole:

  • nelle gru a rotazione alta la parte fissa è ancorata alla torre e la parte girevole è collegata al braccio-controbraccio;
  • nelle gru a rotazione bassa la parte fissa è invece fissata al carro di base e la parte girevole è collegata alla torre.

In genere i motori della gru per edilizia sono elettrici e autofrenanti, cioè dotati di un freno elettromeccanico che blocca la rotazione dell’albero al cessare del passaggio di corrente (ossia al cessare dell’impulso di comando). Quando la gru non viene utilizzata, ad esempio a fine turno di lavoro, è necessario sbloccare il freno di rotazione in modo che la gru possa liberamente disporsi nella direzione del vento.

Distribuzione (avanti-indietro)

Il gruppo di distribuzione è formato, essenzialmente, da un motore, un riduttore di giri, un tamburo (su cui si avvolge la fune) e un freno; solitamente il gruppo di distribuzione è posizionato sul braccio della gru che, per mezzo di una fune, fa avanzare o arretrare lungo il braccio il carrellino.

Sollevamento (salita-discesa)

Il gruppo di sollevamento, che permette la salita e la discesa del carico, nelle gru a rotazione alta può essere posizionato sul carro di base, sul controbraccio o sulla parte iniziale del braccio; nelle gru a rotazione bassa è posizionato invece nelle vicinanze della zavorra sulla parte girevole del carro di base.

Anche in questo caso il gruppo è formato da un motore (elettrico o idraulico), un tamburo su cui si avvolge la fune, un riduttore di giri e un freno.

Il motore trasmette il moto al tamburo per mezzo di un riduttore di giri, la fune si avvolge/svolge sul tamburo permettendo la salita/discesa del carico; il moto viene fermato dal freno con il cessare
dell’impulso di comando.

Traslazione

La traslazione avviene per mezzo di motori (anch’essi dotati di riduttori di giri e di freni) collegati alle ruote del carro di base. Durante la traslazione la gru non può né distribuire, né ruotare ma può solo traslare con il carico che deve essere posizionato il più vicino possibile alla torre. Per la stabilità e il corretto funzionamento della gru è necessario creare un piano di scorrimento stabile e livellato . La maggior parte delle gru sono dotate di un dispositivo acustico che, durante la traslazione, avvisa il personale che l’operazione di traslazione è in atto.

Bibliografia: CPT Torino
