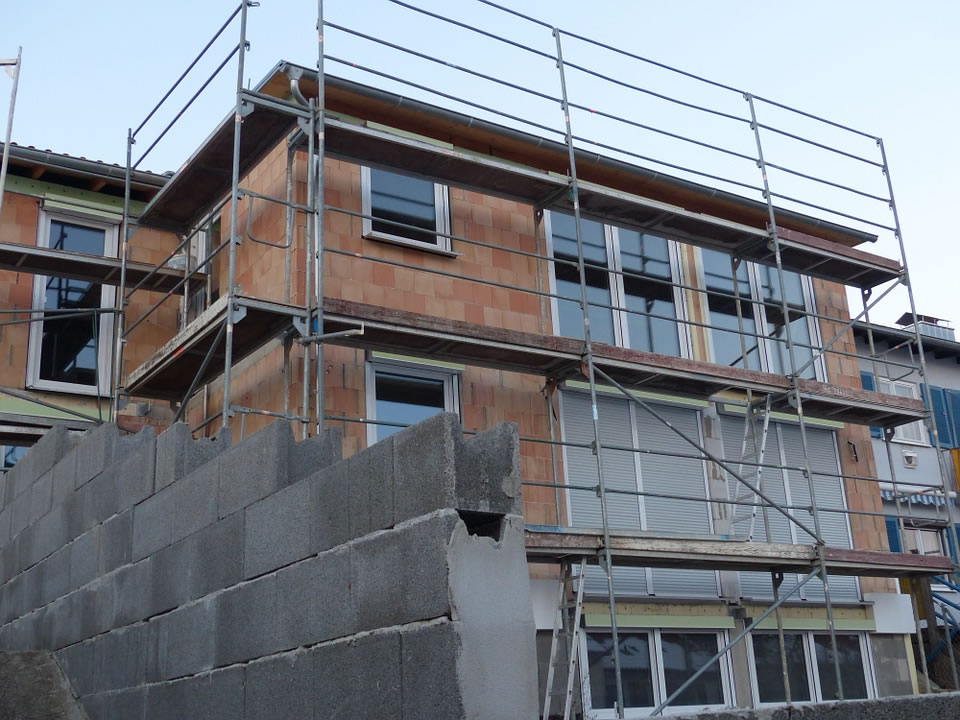

Parlando di ponteggio a telai prefabbricati è necessario comprendere la terminologia degli elementi base che compongono certi tipi di strutture e che andiamo ad elencare di seguito:

Basetta fissa e regolabile

piastra autocentrante che viene posta al piede del montante allo scopo di ripartire il carico gravante sui montanti può essere regolabile in altezza per consentire la partenza del ponteggio su piani inclinati o irregolari.

Telaio prefabbricato

Sono costituiti da due montanti collegati solidalmente fra di loro con traversi.

Stilata

La successione verticale dei telai.

Campo

E’ lo spazio tra due stilate.

Corrente

Collegamento orizzontale tra due stilate consecutive.

Diagonali di facciata in pianta e trasversali

Controventatura atta ad impedire spostamenti o rotazioni dei nodi.

Impalcato

Piani di calpestio in tavole di legno o pannelli metallici.

Botola

Apertura munita di chiusura per accesso ai piani.

Sottoponte

Impalcato sottostante il piano di lavoro.

Nodi e collegamenti

Punti geometrici di convergenza tra due o più elementi. I nodi del piano di transito sono realizzati tramite saldatura dei traversi ai montanti, quelli di collegamento tra le stilate sono smontabili e dotati di innesti a baionetta e spine a verme.

Parapetto

E’ costituito da traversi disposti parallelamente al piano di calpestio ed è costituito da un corrimano posto alla quota di un metro, un traverso intermedio in modo da lasciare una luce inferiore a 60 cm ed una tavola ferma piede alta non meno di 20 cm.

Parasassi/mantovana

Consiste in un tavolato fissato a bandiere inclinate e tirantate in modo da proteggere eventuali persone in transito o in sosta dalla caduta dall’alto di materiali o attrezzature minute.

Teli

Chiusura frontale del ponteggio mediante teli.

Ancoraggi

Vincolo del ponteggio alla struttura muraria servita. L’ancoraggio deve garantire contro il ribaltamento, la verticalità dei montanti e la costante corretta disposizione geometrica di progetto dell’intelaiatura metallica. (in genere un ancoraggio ogni 22 mq)

Travi per passi carrai

Schemi tipo per praticare interruzioni di stilate al fine di consentire il passaggio dei mezzi.

Mensola

Struttura di allargamento del piano di calpestio (da utilizzare nei casi in cui la distanza del montante interno del ponteggio sia superiore a 20 cm.

Partenza ristretta del ponteggio

Partenza del ponteggio con montanti ravvicinati – interasse di 20/30 cm (strade strette su suolo pubblico) Il montante interno è continuo mentre quello esterno si interrompe in corrispondenza dell’allargamento di sezione ed è collegato al nuovo montante esterno con una diagonale.
